聚脲涂料

噴涂聚脲彈性體技術是國外近10年來繼高固體分涂料、水性涂料、輻射固化涂料、粉末涂料等低污染涂裝技術之后，為適應環保需求而研制開發的一種新型無溶劑無污染的綠色施工技術。施工方法很重要，為更好的指導施工，根據多年的現場施工經驗，總結出以下的施工要點。

1操作要點

1.1操作要點

基層應清掃干凈，去除表面的突出物，分格縫、油漬、灰皮、浮漿等。清理后的基層必須堅實、平整。若有蜂窩、嘛面、酥松、起皮應預先修補好，對于>1mm以上的干縮縫，也應預先處理平整，基層表面應打磨平光。

1.2現場防護

對施工區域內不施工部位及現場周圍所涉及到的非噴涂區域要進行防護處理，用遮擋防護布進行遮擋。對工作區域所預留的埋件進行封套處理，對處于下風口部位，遮擋高度應不低于1.8m，以免噴涂施工時物料飛濺，污染墻面或污染其它成品。

1.3噴涂底漆

聚脲彈性體涂料在混凝土表面應用必須使用專用封閉底漆，其主要作用:

1)封閉混凝土基層表面毛細孔中的空氣和水分，避免聚脲涂層施工后出現鼓包和針孔現象。

2)封閉底漆可以起到膠黏劑的作用(界面材料)，提高聚脲涂層與混凝土基層的附著力，保證施工質量。封閉底漆的黏度較低以保證其滲透性，底漆一般為100℅固含量的環氧、聚脲酯和聚脲類涂料。底漆的涂布量視基層干燥成度而定，一般干燥的混凝土基層表面，底漆的涂布量為0.1～0.2kg/m2，機械噴涂和工人涂刷均可，噴涂或涂刷時應均勻涂布，無漏點或堆積。底漆涂布完成后應緩6～8h，使其干燥方可進行聚脲噴涂。

    1.4噴涂聚脲

    1.4.1施工時設備參數的確定

GusmerH－20/35pro噴槍總壓力:65kg/m2(650Pa)。溫度:(主加熱器和管道加熱器)65℃。將料桶用電動攪拌器攪拌30min以上再進行噴涂施工。

    1.4.2設備的調試與檢查

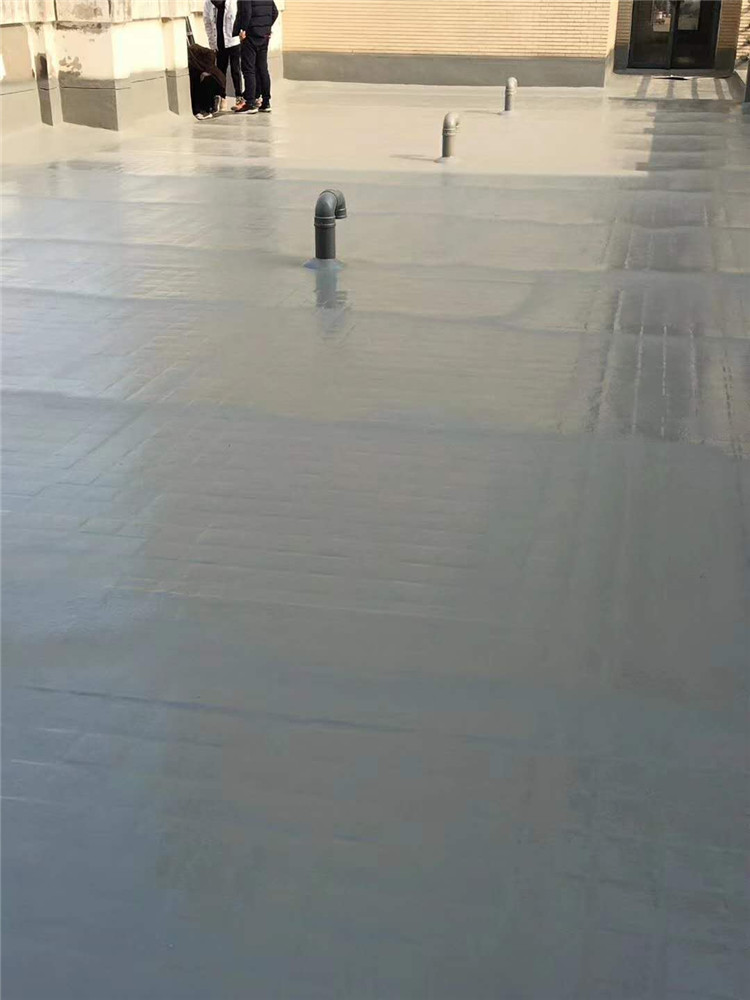

廣州佛山肇慶東莞噴涂聚脲彈性體涂料 聚脲防水涂料 聚脲防腐涂料 手刮聚脲 單組份聚脲涂料廠家供應

主機及其附屬設備接電進行調試，特別要注意調節主機和空壓機的接電相位(正反轉)，調節完成還應進行檢查。
