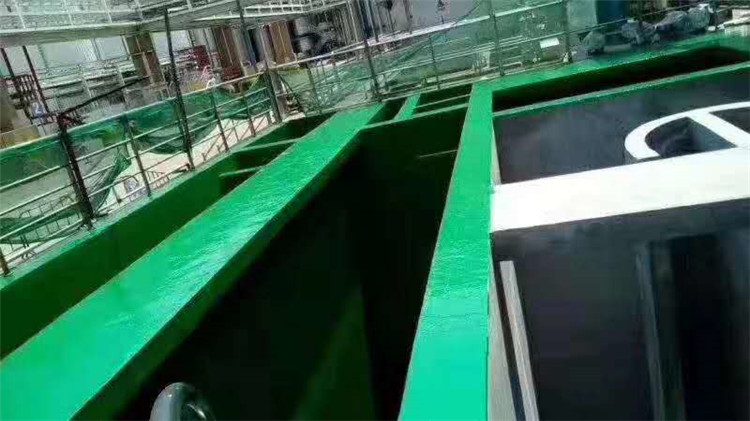

池底聚脲涂層大面積隆起的誘因是涂層被外力創傷，創傷面有直徑達100mm左右的涂層缺失。在涂層缺失的創傷面下，混凝土基底被砸出一個坑，而創傷面周圍的聚脲涂層，同時有幾處被撕裂，大面積涂層被剝離混凝土基底而形成夾套。創傷面恰好正對高位進水管口，在高位水流沖擊下，創傷面周邊涂層進一步剝離，夾套不斷擴大，情形處于失控狀態。

1.高收縮率的聚脲涂層破口后的擴展

混凝土基材的特點：一是表面的不平整性，即使按GB50212—2002《建筑防腐規范》，平整度要求為2~4mm，混凝土表面客觀上仍存在不同程度的高差；二是混凝土的多孔性和可滲性，通常混凝土表層砂漿的氣孔率高達10%~25%，而且其多孔性和可滲性是高度不一致的。

1.1基層相對不平整的影響

聚脲涂層的收縮應力使基層低洼處的涂層脫黏，在涂層與基底間形成空隙，涂層愈厚該趨勢愈大，并且空隙內為相對負壓，使進入聚脲夾層內的水，以被抽吸的方式，快速地向四周擴散，形成分散于各處的大大小小的鼓泡。聚脲涂層收縮應力的大小與聚脲原料的固含量、原料的穩定性等有關。

1.2混凝土的多孔性和可滲性的影響

從創傷面進入的水，以及由此形成的各類繼生水源的水，向多孔和可滲的混凝土基層滲透、積累并擴散。如果是帶酸性的污水，則將降低表層混凝土的堿性，使之更為疏松易滲。后果之一是直接損壞混凝土的封孔層，二是污水更容易向封孔層下的基層滲透擴散，并促使更大范圍內的聚脲脫離混凝土基層。

由于混凝土的多孔性和可滲性高度不一致，封孔層和基層損壞程度就不同，這是剝離聚脲涂層后，基層呈現明顯不規則狀的重要原因之一。

有人認為，聚脲涂層人為破口后的影響范圍僅限于1m2左右，這顯然是主觀臆斷，原因在于對混凝土基層的特性及其影響缺乏了解。

2.聚脲涂層突發性大面積隆起的原因

如前所述，水一旦從創傷面不斷涌入夾層，夾層自身隨之擴大的同時，更不斷地以被抽吸的方式向周邊擴散，形成鼓泡，又成為使水沿類似通道，繼續向四周貫通、擴散的繼生水源。
