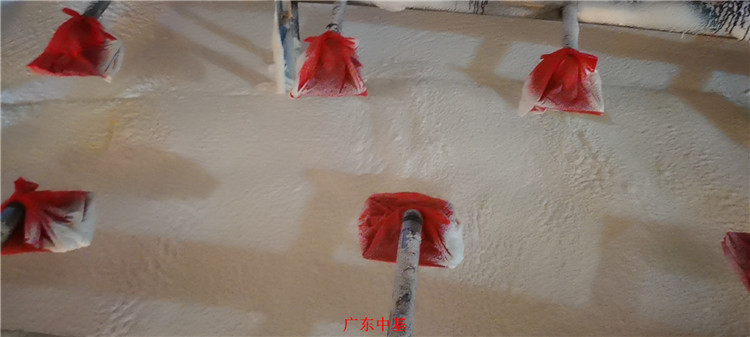

硬質聚氨酯泡沫的特性

•斷熱性能好：在一定厚度中最能提供有效的斷熱效果；

•重量輕：極高的強度/重量比值(一定重量下能提供較強的張力)；

•流動性能好：可以應用于各類復雜形狀物體的充填；

•抗化學性好：可抵抗大部分化學溶劑；

•粘接力好：可粘接大部分物質；

•浮力：可由于結構是密閉型氣泡，因此不易吸水，一個密度為40kg/m3的泡沫可以提供25倍自己重量的浮力。

•熱穩定性好：可忍受250℃高溫(短時間)；可忍受100℃高溫(長時間)。

發泡原料

ISO-----異氰酸酯

1.成份：粗MDI（二苯基甲烷二異氰酸酯）

2.顏色：褐色液體

3.特性：反應性高（有吸水性）

4.使用時：--使用后密封（防止吸水）；

--維持5℃以上（低溫會結晶）45℃以下（高溫會產生毒蒸氣，不能吸入）；

--不能與其他成份混合。

5.過多時：--增加泡沫的密度；

--增加液體注入量，發生料空現象；

--泡沫表面容易破損；

--泡沫反應緩慢，嚴重后發泡；

--粘性差，發生脫殼。

POLYOL----組合聚醚

1.成份：多元醇、催化劑、表面活性劑、發泡劑（F-11，141b, C-PENTANE，水等）

2.顏色：淡褐色液體

3.特性：有揮發性和有吸水性

4.使用時：--使用后密封（防止吸水）；

--維持25℃以下（不能在高溫下加熱）。

5.過多時：--降低泡沫的密度；

--減少液體注入量，降低泡沫強度；

--泡沫的顏色光亮，發生長紋現象；

--泡沫反應快，嚴重收縮現象；

--泡孔形成不好，絕熱性變差。

聚氨酯發泡工藝介紹

1.發泡名稱定義

發泡機 --指用于形成發泡狀態箱體或門體的產品。

配比槍 --指發泡機槍頭把黑料和白料分別裝在不同容器的工具，確認配比時使用。

發泡模具 --指發泡液通過發泡形成形狀所使用的模具。

發泡溫度 --發能維持發泡液發泡時形成穩定狀態泡沫的最佳條件下的溫度。

發泡液溫 --發泡時使用的黑料、白料的液體溫度。

固化時間 --是指不發生后發泡現象，發泡完全形成所需的時間。

后發泡 --是指發泡品與模具分離后，還在發生發泡反應的現象。

循環壓力 --指為了混合液體所加的壓力，指原料泵的壓力。

注入量 --指不發生箱體、門體的收縮或外觀不良范圍內的原液重量。

混合不良 --指ISO和POLYOL的混合不良的狀態，泡沫的里外有條紋而且泡沫的泡孔很粗的狀態。

乳白時間 --指液體混合之前液體狀態時的時間，到顏色變化起泡開始時的時間。

纖維時間 --指乳白時間后進行發泡的時間，發泡時用細棒輕戳到拉出絲為止。

不粘手時間 --指纖維時間結束，到用沒有水份的手觸摸泡沫后不粘手時的時間。
