聚氨酯保溫材料作為一種性能優(yōu)異的高分子材料，已成為繼聚乙烯、聚氯乙烯、聚丙烯、聚苯乙烯之后的第五大塑料，全球總產(chǎn)量已超過1000萬噸/年。近年來我國聚氨酯工業(yè)獲得了長足發(fā)展，在冰箱、集裝箱、皮革、制鞋和紡織等領(lǐng)域已獲得廣泛應(yīng)用。
當然，在我們建筑節(jié)能、建筑保溫行業(yè)，聚氨酯也是非常重要的原材料。
聚氨酯，看似普通的發(fā)泡材料，但可以說是目前最好的建筑保溫材料。在建筑節(jié)能和建筑保溫行業(yè)，這幾乎被一致公認。
聚氨酯具有重量輕、熱導(dǎo)率小、耐熱性好、耐老化、容易與其他材料粘結(jié)、燃燒不產(chǎn)生熔滴等優(yōu)異性能。
從國際上看，聚氨酯也是性能最好的保溫材料。在歐美國家，聚氨酯廣泛用于建筑物的屋頂、墻體、天花板、地板、門窗等部位作為保溫隔熱材料。
聚氨酯材料的性能特點
1.黏結(jié)力極強，能在混凝土、木材、鋼材、瀝青、橡膠等表面粘接牢固。
2.保溫隔熱性好，熱導(dǎo)率可達到0.017－0.022W/（m·K），每厘米厚度相當于40厘米厚紅磚保溫效果。
3.防水性能好，閉孔率大于90%以上，自結(jié)皮閉孔率100%。
4.整體密封、無空腔，無縫黏結(jié)，適應(yīng)各種形狀基面。
5.尺寸穩(wěn)定性小于1%，具有一定的韌性，伸延率大于5%，不會開裂。
6.密度大于等于35kg/m3，抗壓強度大于400kPa。有很強大的抗風揭性能，承受外飾面30kg/㎡的重量不會脫落。
7.阻燃性好，離火3s自熄碳化，不會熔化。
聚氨酯保溫材料與傳統(tǒng)保溫材料EPS、XPS的比較
1.保溫性能：聚氨酯的熱導(dǎo)率0.022W/（m·K），EPS為0.041W/（m·K），XPS為0.028W/（m·K）。
2.密封性：EPS、XPS是有縫有空腔粘結(jié)，外界空氣很容易通過縫隙、空腔流通，影響保溫性能。如果考慮到空腔有縫隙的因素，采用聚氨酯保溫，保溫層厚度30毫米，那么，EPS保溫就需要80毫米，擠塑板保溫需要60毫米。
3.抗風揭性與對面磚層的承受能力：聚氨酯密度為35kg/m3，抗拉粘結(jié)強度0.3MPa，完全可以承受高層建筑外墻對風的負壓荷載。而EPS抗拉強度在干燥狀態(tài)下，僅僅為0.1MPa，浸水后的粘結(jié)抗拉強度低，所以一般EPS不能用于高層建筑。
4.抗裂性能：聚氨酯本身保溫保定性±30℃情況，尺寸變化率＜1%，表面不會開裂，EPS、XPS則要求在40天降解后才能用于施工，而實際應(yīng)用很難做到這一點，因此國內(nèi)的EPS、XPS保溫工程，很多出現(xiàn)裂縫，墻體透寒、返水現(xiàn)象。
5.防水性能：聚氨酯硬泡閉孔率90%，自結(jié)皮閉孔率100%，而EPS、XPS為空腔粘結(jié)，水、結(jié)露水很容易通過縫隙及空腔，滲入室內(nèi)。
6.阻燃性能：聚氨酯硬泡離火自熄碳化，EPS、XPS遇火及高溫會熔滴，造成墻體脫落。
7.環(huán)保性能：聚氨酯的發(fā)泡劑可用無氟和半氟發(fā)泡，而EPS、XPS很難做到，大都采用氟利昂發(fā)泡，氣體揮發(fā)破壞臭氧層，造成污染大氣層。
從上面的性能參數(shù)來看，聚氨酯可謂秒殺EPS、XPS。

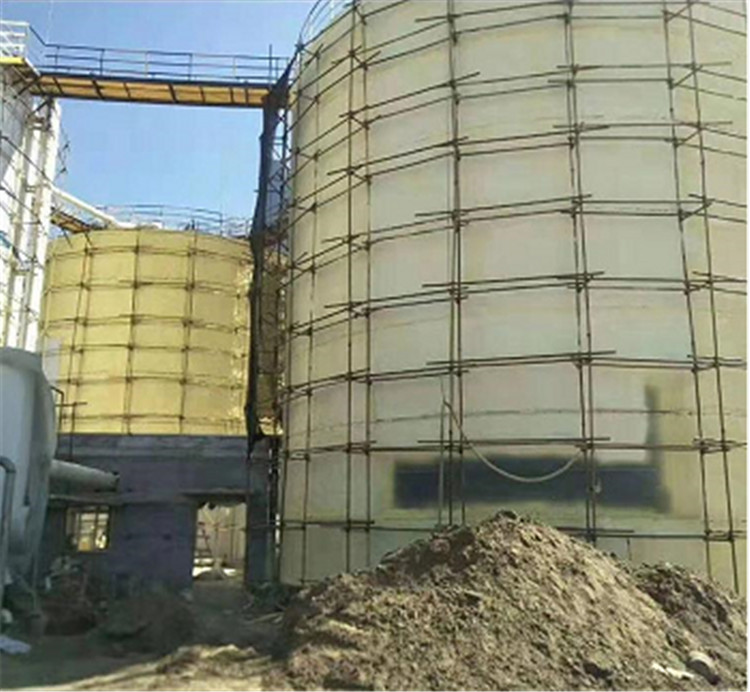

聚氨酯噴涂作業(yè)，簡直就是來拯救建筑保溫行業(yè)的呀。
在其他一些特殊外形的建筑上，聚氨酯保溫也都大展身手。
但是由于前幾年的施工管控不嚴，聚氨酯保溫施工造成了重大的安全事故。
這造成人們談聚氨酯色變。
然而，聚氨酯真的不適用在建筑外保溫上嗎？
你認為聚氨酯被“錯殺”了嗎？
