聚脲：
聚脲發展史：
美國的Texaco（現屬Huntsman）公司的Dudley J.PrimeauxⅡ率先研發成功噴涂聚脲彈性體技術， 1989年首次發表研究論文。1991年該技術在北美地區投入商業應用，立即顯示出其優異的綜合性能，受到用戶歡迎。開發噴涂聚脲體系的公司還有Huntsman、Enviro Chem、Speciality Products Inc、Signature Lining、Mobile Enterprise和Madison Chemical Industries Inc等。
澳大利亞于1993年引進該技術，日本于1995年引進該技術，韓國于1997年引進該技術，并相繼投入商業應用。聚脲涂料體系的發展階段與國內外現狀，聚脲涂料體系的發展經歷了以下5個階段：第一階段：純聚氨酯;第二階段：聚氨酯-聚脲;第三階段：純聚脲/芳香族;第四階段：脂肪族/聚天冬氨酸防腐裝飾體系;第五階段：各種改性高性能防腐防水體系。
為了更好地推動聚脲技術在世界各地的蓬勃發展，及時交流信息、開發市場，實現資源共享，2000年美國成立了“聚脲發展協會”。協會的宗旨是：發展新的營銷策略，促進聚脲及PDA的成長;為會員構建一個討論聚脲問題的專門場所;為聚脲產品建立相關的標準;明確聚脲的定義;每年定期召開討論會，定期舉辦聚脲操作培訓課程。歐洲聚脲發展協會于2007年末成立并召開了首屆年會，這標志著聚脲技術正式向全世界大規模發展。
1、聚脲的特點：
1、不含催化劑無揮發，快速凝固，可在任意曲面，斜面，平面及垂直面上噴涂成型，而且不產生流掛現象，10秒鐘左右初凝，1分鐘就可以上人行走。
2、對溫度和濕度不敏感，可以在-28°條件下施工，就算在冰面上都可以噴涂固話。
3、聚脲為雙組分反應材料，100%固化，無揮發，不污染，對環境友好，屬于環保材料。
4、超強的理化性能，極高的抗張以及抗沖擊強度，柔韌性，耐磨性，耐老化，防濕滑，防腐蝕。
5、穩定性能優越，可在120°一下長期使用，并且能夠承受350°的短期熱沖擊。
6、基礎原型保持良好，無接縫，整體施工，涂層連續，致密，美觀實用。
7、良好的粘結力，可以在混凝土，鋼結構，木材等眾多材料上使用。
聚脲產品在歐美地區已經有十幾年的使用歷史，被稱為二十世紀涂料涂裝行業最偉大的發現。
2、施工工藝
施工流程：基層處理→基層修補→底涂施工→聚脲噴涂→特殊部位處理→聚脲涂層修補
操作要點
1.基層處理
使用角磨機將所有需要噴涂的基面打磨并除塵，徹底去除表面的浮漿、起皮、疏松和雜質等結合薄弱的物質，使基層獲得合適的粗糙度，增強噴涂聚脲涂層與基層的粘結強度。對于局部油污，可用丙酮或酒精清洗。
2.基層修補
根據現場實際情況，混凝土基面打磨后針孔全面分布較多，無法采用局部修補的辦法，只能采用全面批刮修補膩子封孔來滿足聚脲噴涂質量要求需要，全面批刮修補膩子目的是封填針孔及找平。
1) 采用xxx公司生產的環氧類聚脲配套修補膩子，按廠家設定配比(配比為：A:B:石英砂和水泥=4:1:適量的石英砂和水泥) 攪拌均勻，根據基面實際缺陷程度大小，加入適量的石英砂和水泥做填料對混凝土基面封填刮涂，刮涂涂層時不宜流掛及過厚，只需把針孔封填嚴實就好。如全面批刮修補膩子后仍有大量針孔，需重復批刮或局部修補。
2) 基面基本達到要求時，修補膩子完全固化后，使用角磨機輕度打磨修補后的基面去除浮漿及灰塵。
3) 輕度打磨后發現基面仍有較明顯的針孔，仍需局部采用修補膩子修補針孔，至基面達到噴涂聚脲要求(基面最終只允許有少許細小針眼，但不允許有大的孔洞及缺陷)
4) 根據現場氣溫等氣候條件，最后一次修補膩子完全固化后(一般為24小時后)，可進行配套底涂施工。
3.底涂施工
底涂材料采用高固含聚氨酯配套底涂，按廠家設定配比(配比為：A:B=3.5:1) 攪拌均勻滾涂或涂刷，大面積施工采用輥涂或機械噴涂工藝，邊角溝槽輔以涂刷。要求涂布均勻，無漏涂、無堆積。現場作業時，應做好合格基層的保護，防止二次污染。底涂徹底干后可以噴涂聚脲(一般為6-24小時)。
4. 噴涂聚脲彈性體防水涂料
1) 最后一次檢查修補膩子或底涂后的基面是否符合噴涂聚脲要求，如不符合繼續修補，如符合時做好材料及設備準備，待噴。
2) 現場施工操作人員作好勞動安全保護。噴涂作業工人配備必要的勞保用品。包括工作服、護目鏡、防護面具、口罩、手套、安全鞋、急救箱等。
3) 正式開始噴涂前，先用塑料布將噴涂區域以外的區域進行遮擋，并按設計要求預先做好工程細部構造處理，再進行大面積噴涂，施工現場應保持良好通風。
4) 聚脲涂料由甲組(A組)和乙組(B組)兩種組份組成。聚脲防水涂料噴涂施工前，檢查A、B兩組份物料是否正常，使用時將B料用氣動攪拌器進行充分攪拌，并使之均勻，施工過程中保持連續攪拌。噴涂設備由專業人員管理和操作，根據材料特性、施工現場條件等適時調整設備各項參數，確保涂層噴涂質量。嚴禁現場向涂料中添加任何稀釋劑，嚴禁混淆A、B組分進料系統。

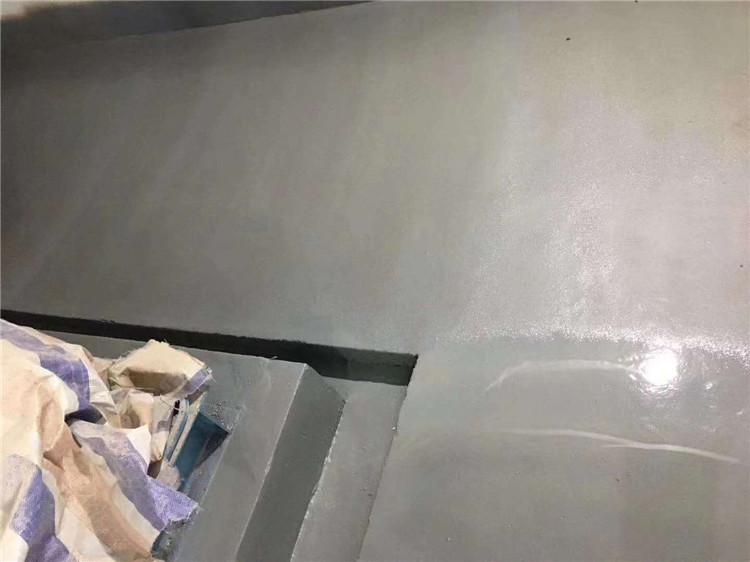

5) 噴涂作業時，操作員手持噴槍噴涂施工，噴槍宜垂直于待噴基層，距離適中，移動速度均勻；噴涂順序為先難后易、先上后下，縱橫交叉噴涂至設計要求的厚度，應連續作業，一般人工噴涂2遍能達到1.5厚。噴涂作業時，如發現異常情況，應立即停止作業，檢查并排除故障后方可繼續施工。
6) 桶內涂料每次應盡量用完，如噴涂作業結束后桶內尚有余料，且下次噴涂間隔超過24h時，應向A料桶內充氮氣或干燥空氣密封保存。
