隨著我國建筑節(jié)能和墻體改革政策的深化實施，建筑工程采用現(xiàn)場噴涂硬泡聚氨酯屋面保溫防水一體化新技術(shù)正在興起。

      有關(guān)技術(shù)文件明確：現(xiàn)場噴涂硬泡聚氨酯指的是：使用專用噴涂設(shè)備在屋面基層上連續(xù)多遍噴涂一定型號的硬泡聚氨酯后，形成無接縫的硬質(zhì)泡沫體。也可以視為在現(xiàn)場制做成閉孔率高（≥92%）、質(zhì)量輕（≥45Kg/m3）且能保溫防水一體化的保溫防水層或復合保溫防水層。

１、基層要求嚴格

（1）基層應(yīng)平整、干燥、干凈，不得有疏松現(xiàn)象。

（2）對既有建筑屋面基層不能保證與硬泡聚氨酯粘結(jié)牢固的部分應(yīng)清除干凈，并修補缺陷、找平。

（3）基層要經(jīng)過驗收合格后方可噴涂硬泡聚氨酯。

（4）屋面上各細部構(gòu)造應(yīng)按設(shè)計要求認真處理。

        如屋面與突出屋面結(jié)構(gòu)的交接處，應(yīng)直接連續(xù)噴涂硬泡聚氨酯至泛水高度，最低泛水高度不應(yīng)小于250mm；天溝、檐溝部位應(yīng)連續(xù)噴涂硬泡聚氨酯，檐溝部位噴涂厚度不應(yīng)小于15mm；硬泡聚氨酯距橫向水落口500mm處逐漸減薄，并伸進水落口；硬泡聚氨酯距直向水落口500mm范圍內(nèi)的坡度不應(yīng)小于 5%，逐漸減薄，且呈盆狀，要與水落口搭接，伸進水落口內(nèi)50mm；伸出屋面管道四周的找平層應(yīng)做成圓錐臺。硬泡聚氨酯包裹管道，高度不應(yīng)小于 250mm；屋面的變形縫，硬泡聚氨酯應(yīng)噴涂到泛水高度，其上用防水材料封蓋。

　2、作業(yè)要求有序

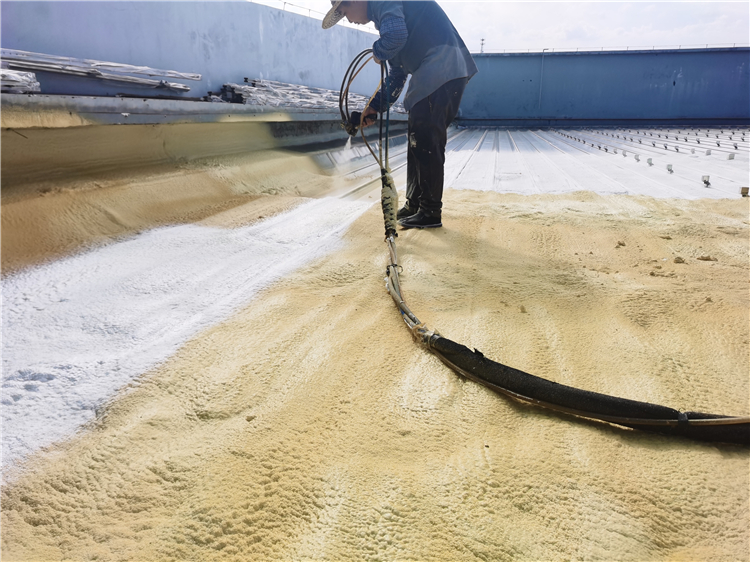

（1）噴涂作業(yè)，噴嘴與施工基面的間距宜為800~1200mm。

（2）噴涂厚度由設(shè)計進行熱工計算確定。按設(shè)計厚度，一個作業(yè)面應(yīng)分若干遍噴涂完成，每遍厚度不宜大于15mm。當日施工作業(yè)面必須于當日連續(xù)噴涂完畢。

（3）硬泡聚氨酯噴涂后20分鐘內(nèi)嚴禁上人。

（4）采用復合 保溫防水層時，必須在ΙΙ型硬泡聚氨酯的表面展抹抗裂聚合物水泥砂漿，厚度宜為10~15mm。

（5）抗裂聚合物水泥砂漿應(yīng)按配合比配制，一次配制量應(yīng)控制在可操縱時間內(nèi)用完，且作業(yè)過程不得任意加水。所做成的該項水泥砂漿層，應(yīng)分二至三遍刮抹完成。

      抗裂聚合物水泥砂漿層應(yīng)摻加增強纖維或采用耐堿玻纖網(wǎng)格布做增強材料。展布應(yīng)在底層砂漿刮抹后展設(shè)，展布時不得有扭曲、皺褶、外露等現(xiàn)象。待實干后再刮抹面層砂漿。 抗裂聚合物水泥砂漿硬化后宜采用干濕交替養(yǎng)護，在濕潤環(huán)境中可以自然養(yǎng)護。

　硬泡聚氨酯保溫及防水工程所用材料應(yīng)有產(chǎn)品合格證書及性能檢測報告，材料的品種、規(guī)格、性能等應(yīng)符合設(shè)計要求和相關(guān)規(guī)范規(guī)定。　材料進場后，應(yīng)按規(guī)定抽樣復檢，提出試驗報告，分歧格材料禁止在工程中使用。

硬泡聚氨酯保溫防水作業(yè)之后，按照設(shè)計要求不同，在其上面應(yīng)設(shè)置保護層。

上人屋面的保護層，宜采用細石混凝土、塊體材料等。保護層與硬泡聚氨酯之間應(yīng)展設(shè)隔離材料；非上人屋面的保護層，ΙΙ型硬泡聚氨酯表面的抗裂聚合物水泥砂漿即可作為保護層；Ⅲ型硬泡聚氨酯表面應(yīng)采用耐紫外線作用的防護涂料。

   現(xiàn)場噴涂硬泡聚氨酯的施工環(huán)境溫度為15℃以上，空氣相對濕度宜小于85%，風力不大于三級，嚴禁雨天、雪天施工。

抗裂聚合物水泥砂漿施工環(huán)境溫度宜為5℃以上，風力不宜大于五級，雨雪天不施工。

　１、主控項目

（１）保溫材料和防水材料必須符合設(shè)計要求。

（２）復合保溫防水層和保溫防水層不得有滲漏和積水現(xiàn)象。

（３）天溝、檐溝、檐口、水落口、泛水、變形縫和伸出屋面管道的防水構(gòu)造，必須符合設(shè)計要求。

（４）保溫層不得小于設(shè)計厚度。

（１）硬泡聚氨酯層表面平整度：答應(yīng)偏差為５ｍｍ。

（２）硬泡聚氨酯的保護層為細石混凝土或水泥砂漿時，不應(yīng)有開裂、破損現(xiàn)象；抗裂聚合物水泥砂漿層不應(yīng)有空鼓、裂縫、起砂、酥軟現(xiàn)象；涂料防護層不應(yīng)有起泡、起皮、起褶及破損。
