1 保鮮膜還是保濕霜？

保濕霜：可以滲透進皮膚，鎖住皮膚中的水分，應對日常的擠壓都是沒問題的。但不能揉搓，否則就會失去保濕效果。適用于防水等級為Ⅲ級的屋面防水，當屋面采用多道防水層設防時，也可用作Ⅰ、Ⅱ級防水屋面中的一道防水層（關于防水等級我們后面說）。

保鮮膜：通過在皮膚外層緊緊貼一層保鮮膜來鎖住水分，因為有彈性，可揉搓性能也會更好。使用年限一般可達20年以上。相比保濕霜，成本較高，鎖水層一旦損壞或失效，滲漏部位難以尋找，修復較困難。只能重新鋪貼卷材或涂布防水涂料的辦法來進行修復。

保濕霜VS 保鮮膜，這也就是柔性防水涂料與剛性防水涂料的區別，剛性防水材料一般指水泥沙漿類，形成防水層后，有很高的抗壓、抗滲能力，但“拉扯”性能不高；柔性材料具有較好的彈塑性、延伸性，能在一定程度上“拉扯”。因此家庭裝修中，多以柔性防水材料作為施工主料。

2 屋面防水等級及防水涂料的材質選擇

屋面1級防水：

應用場合：特別重要或對防水有特殊要求的建筑，如國家級國際政治活動中心，國家級博物館、檔案館，國際機場，重要紀念性建筑，像人大會堂、國賓館、國家圖書館、故宮博物館等；

防水層合理使用年限：25年；

防水層選用材料：宜選用合成高分子防水卷材、高聚物改性瀝青防水卷材、金屬板材、合成高分子防水

設防要求：三道或三道以上防水設防。

屋面2級防水：

應用場合：重要的建筑和高層建筑，如城市中較大型的公共建筑、重要的博物館、圖書館、醫院、星級賓館、影劇院、會堂、車站、大型廠房、恒溫恒濕車間、實驗室、別墅等，包括超過12層的高層建筑；

防水層合理使用年限：15年；

防水層選用材料：宜選用高聚物改性瀝青防水卷材、合成高分子防水卷材、金屬板材、合成高分子防水

設防要求：兩道防水設防。

屋面3級防水：

應用場合：一般的建筑，包括一般的工業與民用建筑、普通住宅、一般辦公樓、學校、旅館等；

防水層合理使用年限：10年；

防水層選用材料：宜選用三氈四油瀝青防水卷材、高聚物改性瀝青防水卷材、合成高分子防水卷材、金屬板材、高聚物改性瀝青防水涂料、合成高分子防水涂料、細石混凝土、平瓦、油氈瓦等材料；

設防要求：一道防水設防。

在新國標中，上文中的屋面1級和2級已經統一合并成了1級，2道防水以上就可以滿足標準；3級變為2級，以往2級防水的適用場合現在一道防水即可。

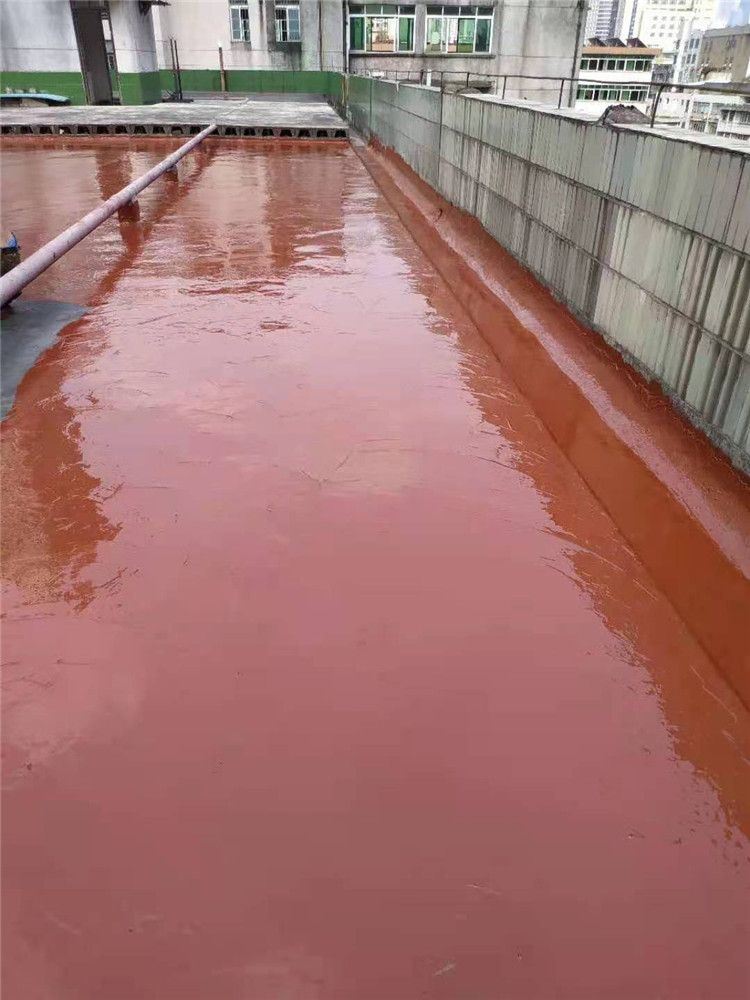

3 常見的防水材料

合成高分子防水卷材（high polymer waterproof sheet）：以合成橡膠、合成樹脂或此兩者的共混體為基料，加入適量的化學助劑和填充料后。經不同工序加工而成可卷曲的片狀防水材料。

高聚物改性瀝青防水卷材（high polymer modified bituminous waterproof sheet）：以合成高分子聚合物改性瀝青為涂蓋層，纖維織物或纖維氈為胎體，粉狀、粒狀、片狀或薄膜材料為覆面材料制成可卷曲的片狀材料。

合成高分子防水：以多種高分子聚合材料為主要成膜物質，添加觸變劑、防流掛劑、防沉淀劑、增稠劑、流平劑、防老劑等添加劑和催化劑，經過特殊工藝加工而成的合成高分子水性乳液防水涂膜。品種有聚氨酯防水涂料、丙烯酸酯防水涂料、硅橡膠防水涂料、EVA防水涂料、聚脲防水涂料、聚合物水泥防水涂料“JS”等。

金屬板材：如薄鋼板、鍍鋅鋼板、壓型鋼板、涂層鋼板等可直接作為屋面板，用以防水。薄鋼板用于地下室或地下構筑物的金屬防水層。薄銅板、薄鋁板、不銹鋼板可制成建筑物變形縫的止水帶。金屬防水層的連接處要焊接，并涂刷防銹保護漆。

從理論上來說，連續完整防水層的防水效果最好，防水涂料和卷材都能夠實現這一點。但由于廚衛間的面積小，結構也比較復雜，因此大部分還是以合成高分子防水涂料居多。

4 家裝中的常見防水涂料

聚氨酯防水涂料：由異氰酸酯、聚醚等經加成聚合反應而成的含異氰酸酯基的預聚體，配以催化劑、無水助劑、無水填充劑、溶劑等，經混合等工序加工制成的單組分聚氨酯防水涂料，一般采用含有甲苯、二甲苯等有機溶劑來稀釋，因而也含有毒性。克服了雙組份聚氨酯防水涂料需計量攪拌的缺點，保證了產品質量穩定和工程的防水效果，建議優先選擇。適用于屋面和廁浴間、地下室。

聚合物高分子水泥防水涂料（簡稱JS防水涂料）：一種剛柔相濟的雙組分防水材料。其多為雙組分材料，需接說明書指導配比液料和粉料，尤以反應固化型聚合物水泥防水涂料效果最佳，即便在潮濕基面和不通風的條件下依然可施工。適用于非暴露露臺、廁浴間及外墻的防水、防滲和防潮的工程（II型），也適用于暴露的屋面（I型）。

丙烯酸：以高檔丙烯酸乳液為基料，添加多種助劑、填充劑經科學加工而成的高性能防水涂料。能覆蓋小于8mm的裂縫，可直接應用于飲用水工程。適用于屋面和廁浴間、地下室、蓄水池、墻面的防水，防滲、防潮。

就防水性能而言，聚合物高分子 > 聚氨脂類 > 丙烯酸類。

5 防水涂料的狀態劃分

防水涂料可按涂料狀態分為：乳液型、溶劑型、反應型和改性瀝青。

溶劑型涂料：這類涂料種類繁多，質量也好，但是成本高，安全性差，使用不是很普遍。

水乳型及反應型高分子涂料：這類涂料在工藝上很難將各種補強劑、填充劑、高分子彈性體使其均勻分散于膠體中，只能用研磨法加入少量配合劑，反應型聚氨酯為雙組分，易變質，成本高。

改性瀝青涂料：這類產品能抗紫外線，耐高溫性好，但斷裂延伸性略差。

6 除了防水涂料，還有那些要注意的？

單組份與雙組份區別：單組份的可以直接涂刷，雙組份是分液料和干粉，要把兩者混合到一起攪拌均勻才可以涂刷使用。以聚氨酯防水涂料為例，若A組分過少、B組分過多則容易造成涂膜開裂、粉化；如果A組分過多、B組分過少則容易產生鼓泡、脫層現象。

基層處理：防水涂料施工時，基面太干燥或有浮灰、一次涂膜太厚或氣溫太高而基層收水太快會導致涂層干燥過快，涂層表面迅速結膜，基層內氣體逐步逸出，導致涂膜產生氣孔或砂眼。

施工溫度：一般來說，家裝用防水涂料的施工環境溫度要求不低于5℃。如果氣溫太低、不通風、雨天施工都會造成涂膜固化時間過長，如果氣溫低于0℃，水乳型防水涂料中的水分難以揮發，會導致涂料無法結膜。施工環境不良，會降低涂膜強度，甚至會導致涂膜后期出現粉化，影響涂膜的防水效果。

結語

防水作為一個系統性工程，防水涂料只是其中的一環。施工過程中對于基層處理、施工溫度以及雙組份配比的把握，都會影響到日后的防水效果。除了提高工人的施工標準要求外，優先選擇施工要求低一些的防水涂料，也不失為一種選擇。
