2、水隔熱法。這個方法對屋頂的質量要求比較高，現在很多民居用這種隔熱方法，屋頂通常是淺淺的水洼，大概15厘米深，這種屋頂隔熱方法能夠有效合理的降低室內溫度也比較簡單。

     3、白光紙反射法。顧名思義就是在屋頂鋪設一層表面光滑的白光紙，這個材料是錫紙，不易沾油污，且能強烈反光隔熱。

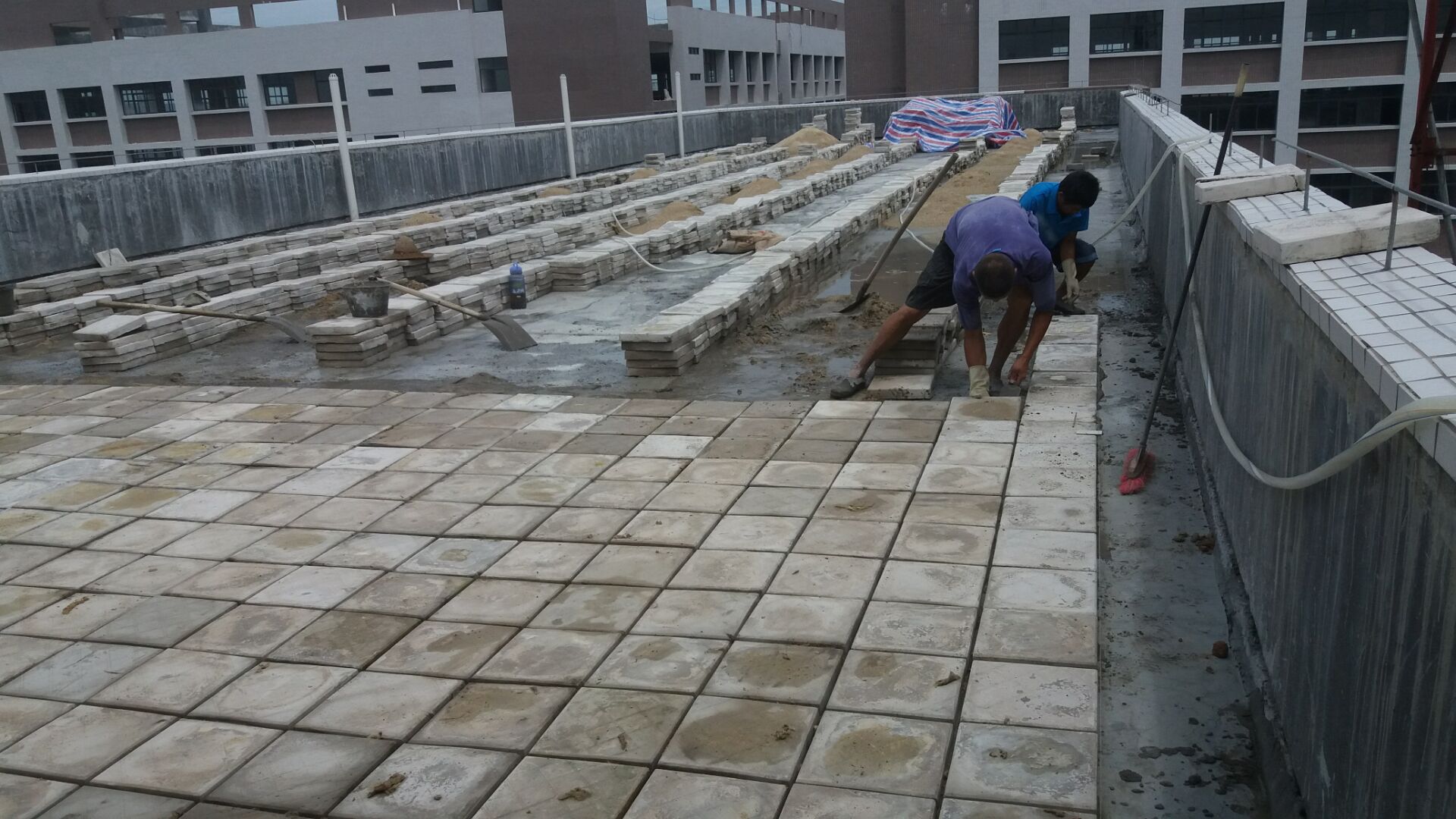

     4、現在屋頂隔熱方法有很多，可在屋面上鋪設10公分厚珍珠沙保溫層，再做上一層水泥預制的隔熱板就可以了；如果是鋼筋混凝土現澆屋面，上面可存上20公分厚的土層，用于綠化及栽種花草之類，既美化了壞境，又有保溫隔熱作用。

     5、屋頂隔熱方法本發明公開了一種屋頂防漏隔熱方法，它是用玻璃鋼板鋪蓋于整個屋頂，并將玻璃鋼板粘接為一個整體。

     與現有技術相比，具有施工容易、材料強度高、自重輕、使用年限長、防漏隔熱效果好等優點。

     6、如頂層的用戶采取鋪設陶粒混凝土隔熱方法，可以大大降低室內溫度，不但可以有一個舒適的夏天，還能有效地節約電能消耗，降低電費的支出。陶粒混凝土作為屋頂隔熱層之外，隨有效隔熱還起到很好的防潮、防水的效果，現在已廣泛使用陶粒混凝土作為衛生間回填及屋頂隔熱層應用。

     小編總結：以上就是小編今天提供給大家關于屋頂隔熱方法有哪些的相關小知識，如果大家有對屋頂隔熱方法不了解的可相應參考本文，希望對大家有幫助。

     屋頂隔熱材料是大家在進行屋頂隔熱是經常用到的，但是很多人對屋頂隔熱材料不了解不知道屋頂隔熱材料有哪些，市面上屋頂隔熱材料品種繁多，普遍可分為無機材料和有機材料兩大類：無機材料有膨脹珍珠巖，加氣混凝土，巖棉、玻璃棉等，有機材料有聚苯乙烯泡沫塑料、聚氨酯泡沫塑料等。下面小編就來詳細告訴大家屋頂隔熱材料有哪些。

     一、常見屋頂隔熱材料

     1、膨脹聚苯板（EPS板 ) 導熱系數0.038-0.041 保溫效果好，價格便宜 強度稍差

     2、擠塑聚苯板（XPS板） 導熱系數0.028-0.03 保溫效果更好，強度高，耐潮濕 價格貴，施工時表面需要處理

     3、巖棉板 導熱系數0.041-0.045 防火，阻燃 吸濕性大，保溫效果差

     4、膠粉聚苯顆粒保溫漿料 導熱系數0.057-0.06 阻燃性好，廢品回收 保溫效果不理想，對施工要求高

     5、聚氨酯發泡材料 導熱系數0.025-0.028 防水性好，保溫效果好，強度高 價格較貴

     6、珍珠巖等漿料 導熱系數0.07-0.09 防火性好，耐高溫保溫效果差，吸水性高

     二、板材保溫屋頂隔熱材料

     板材保溫屋頂隔熱材料，使用的地區和范圍比較廣，可以在外墻外保溫工程中使用，也可以在外墻內保溫工程中使用。板材保溫隔熱材料的保溫主體可以是發泡型聚苯乙烯板，擠出型聚苯乙烯板，巖棉板，玻璃棉板等不同材料。板材保溫隔熱材料又可分為單一保溫隔熱材料和系統保溫隔熱材料，在應用過程中應注意以下問題：

     （1）單一保溫隔熱材料:

     是保溫工程應用的主體，在使用過程中需要其它材料的配合。如：發泡型聚苯乙烯板，擠出型聚苯乙烯板，巖棉板，玻璃棉板等，在使用前要測試以下檢測內容：

     1、導熱系數(W/m?K)：這一技術指標是關系工程保溫效果的關鍵指標，一般而言，實驗室的測試是在板材烘干至恒重時測試的，而材料的應用是在空氣中含有一定濕度的條件下使用的，因此，使用時要乘以一定的系數；或者，直接將材料調整到使用環境條件下測試。

     2、表觀密度(Kg/m3)：材料的表觀密度在一定程度上影響其導熱系數，表觀密度不合格的材料將直接導致其物理性能下降，如強度，尺寸穩定性等。

     3、壓縮強度(MPa)：指試件在10%變形下的壓縮應力。它關系到該面層系統的耐久性和耐沖擊性。

     4、尺寸變化率(mm)：尺寸變化率大的材料將導致該系統面層的開裂。

     5、水蒸氣透系數[ng/ (Pa?m ?s)]:該性能決定了對水蒸氣透過的性能，在一定程度上決定了墻面的結露與否。

     6、氧指數：需阻燃型，否則防火不能達標。

     （2）系統保溫材料

     1:外墻外保溫系統：發泡型聚苯乙烯板(或擠出型聚苯乙烯板)+耐堿玻纖網布+含有膠粘劑的聚合物砂漿，如專威特外墻外保溫系統，北京中建院外墻外保溫系統，Preswitt保溫系統等；

     a:傳熱系數：系統保溫材料與主體結構復合后的保溫效果受

     施工質量和環境溫濕度的影響而有所改變，因此要實地現場測試，掌握其實際效果。根據建設部《民用建筑節能熱工設計規范》JGJ 26-95和各地《細則》要求為指標，不得低于其限值；

     b:防水性、耐凍融、耐候性、耐沖擊、抗風壓：做為外墻外保溫，其飾面直接與外界環境接觸必須抵抗雨水、凍融、沖擊和強風等不良因素的侵襲,因此在使用前應測試以上功能。與外保溫系統配套的耐堿玻纖網布的抗拉強度應大于200N/cm,耐堿后的剩余抗拉強度應不小于150N/cm；膠粘劑的7天的抗拉粘結強度應大于1 Mpa，耐水、耐凍融后抗拉粘結強度應大于0.9Mpa。

     2、內保溫系統：有發泡型聚苯乙烯板(或擠出型聚苯乙烯板)+紙面石膏板；GRC保溫板(發炮型聚苯乙烯板與水泥砂漿復合)；巖棉夾心保溫板；增強水泥聚苯保溫板等。

     三、漿體保溫屋頂隔熱材料

     漿體保溫屋頂隔熱材料目前主要用于外墻內保溫，也可用于隔墻和分戶墻的保溫隔熱，如性能允許還可用于外墻外保溫。漿體材料有二種類型，一種是以膠凝材料為主的固化型，一種是以水分蒸發為主的干燥型。其主要成分是由海泡石(聚苯粒)、礦物纖維、硅酸鹽為主的的多種材料，經過一定的生產工藝復合而成的輕質保溫材料。它的產品有粉狀和膏狀(漿體狀)兩種類型，但使用時均以漿體抹在基層上。使用時注意以下檢測數據：

     1、用于內保溫和隔墻：導熱系數、表觀密度、體積收縮率、粘結強度、軟化系數、石棉含量、水蒸氣透濕系數、吸水率、氧指數等。

     2、用于應考慮材料的導熱系數、表觀密度、體積收縮率、粘結強度、憎水率、石棉含量、軟化系數、吸水率、防火性能等，同時還應考率系統的保溫隔熱性。
