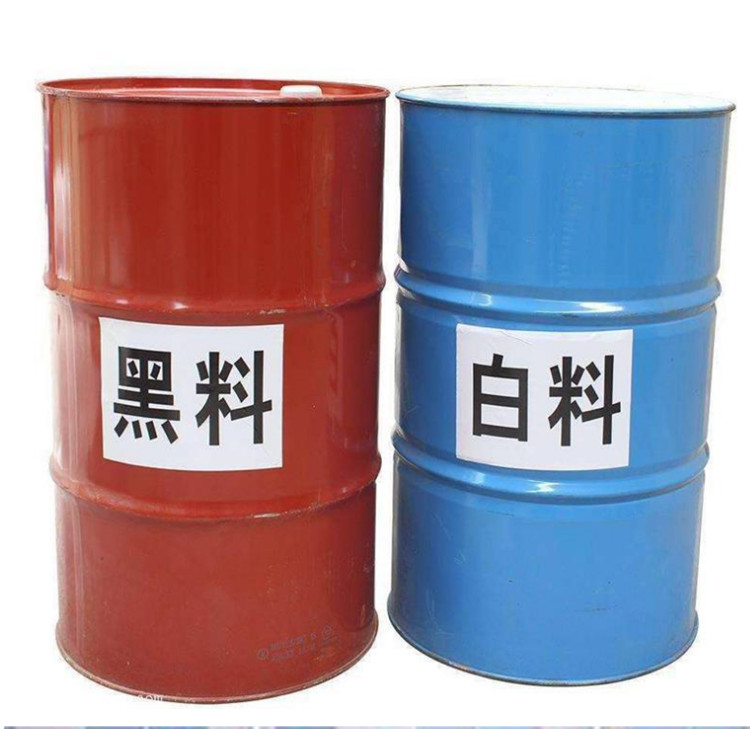

聚氨酯發(fā)泡主要原料有：黑料、白料、發(fā)泡劑。

黑料: 多異氰酸酯是一種黑色粘稠液體，俗稱黑料。多異氰酸酯的主要品種有MDI、TDI、PAPI等。

白料：通常是將聚醚型多元醇、催化劑、泡沫穩(wěn)定劑進行混合，混合物是一種白色粘稠液體，俗稱白料。

發(fā)泡劑：在聚氨酯發(fā)泡中，發(fā)泡劑主要作用是產(chǎn)生氣體，在聚氨酯中形成均勻分布的細小氣泡。發(fā)泡劑本身不參加多異氰酸酯和組合聚醚之間的化學反應。

聚氨酯噴涂 · 高效保溫

硬泡體噴涂聚氨酯是一種高分子熱固型聚合物，是優(yōu)良的保溫材料，其導熱系數(shù)0.015~0.025W/(m·k)，施工厚度100mm就可能達到節(jié)能95%的要求。

認為一般的機械錨固、臨時性的固定或者外墻上的附著物固定，往往會造成局部熱橋。而聚氨酯噴涂工藝，是將硬泡體聚氨酯與墻體材料直接粘結，無須任何膠粘劑和錨固件，而且能形成連續(xù)的保溫層，有效的阻斷熱橋。

聚氨酯噴涂 · 粘結牢靠

硬泡聚氨酯保溫層與基層墻體牢固結合，形成了一個有機的整體，無接縫、無空腔。50mm厚的硬泡體，每平方米重約2.5kg；100mm厚的硬泡體，每平方米重約4.4kg。在承受風壓、自重以及碰撞等各種外力負荷下，保溫層仍不會與基層底分離、脫落，在潮濕狀態(tài)下也能持續(xù)保持穩(wěn)定。且符合柔性釋放應力的做法，可有效防止面層開裂發(fā)生。

聚氨酯噴涂 · 防火B(yǎng)2級及以上

提示聚氨酯添加阻燃劑后，是一種難燃、離火自熄性的材料。聚氨酯表面全部用燃燒等級為B1級的膠粉聚苯顆粒漿料嚴密包覆，在遇火或熱作用時，向內(nèi)部傳遞熱量少而慢，熱量集中在漿料層表面，有利于提高保溫層的耐火性能。

聚氨酯噴涂 · 水密性好

硬泡聚氨酯閉孔率達到95%及以上，具有優(yōu)良的防水、隔汽性能，噴涂外表面無接縫，墻體孔洞及門窗洞口周邊封堵嚴密，很好地阻斷了水和水蒸汽的滲透，使墻體保持一個干燥、良好、穩(wěn)定的絕熱狀況，目前其他保溫材料很難實現(xiàn)。

聚氨酯噴涂 · 墻內(nèi)不結露

結露是墻體內(nèi)部保溫層性能下降的罪魁禍首。在新建墻體干燥過程中，或者在冬季條件下，室內(nèi)溫度較高的水蒸汽向室外遷移時由于受到硬泡聚氨酯的阻隔，墻內(nèi)不會結露。當室內(nèi)濕度較低時，又可以避免由于墻內(nèi)水蒸汽濕遷移所產(chǎn)生的結露情況。

聚氨酯噴涂 · 耐候性強

提示無論是高溫還是嚴寒的氣候，均不會使外保溫體系產(chǎn)生不可逆的損害或變形。當溫度劇烈變化（達50度以上），或經(jīng)長時間曝曬后突降陣雨，或在過度曝曬后進行遮陰時，聚氨酯外表面依然保持穩(wěn)定，不會造成損害、形變及開裂。

聚氨酯噴涂 · 施工效率高

硬泡聚氨酯噴涂采用機械化作業(yè)，施工速度快、效率高，具有良好的施工性能。對于各種形狀的基材，不論是平面、立面、頂面，或者是圓形、球形還是其他不規(guī)則形狀的復雜表面，都可以直接噴涂施工，提高整體施工質(zhì)量及效率。

聚氨酯墻體保溫 · 幾種做法

墻體空腔澆筑

在二道墻體之間形成的空腔里澆注聚氨酯硬泡沫，發(fā)泡后與內(nèi)外墻體形成整體。這里要求泡沫自身的強度要比普通泡沫高一些，提醒墻體要充分干燥以避免粘接不牢，另一個要注意發(fā)泡時產(chǎn)生的壓力，防止墻體受擠壓而變形。

基礎表面噴涂

在墻體干燥之后，即可直接在其表面上噴涂聚氨酯，一般噴涂厚度在50mm左右，可以先在墻體上釘上木條，在每道木條之間噴涂，然后把高出木條部分的泡沫切掉，最后把裝飾和保護的板材釘在木條上。這種作法的特點是整體平整，方便裝飾處理。

預制保溫夾芯板

聚氨酯夾芯板材由工廠批量生產(chǎn)，外表面往往采用彩色鋼板或鋁板，提醒在安裝時，首先在外墻上做龍骨，然后將板材固定在龍骨上。也有采取雙面彩鋼板作為墻體材料使用，既美觀又具良好保溫效果。

空芯磚的充填保溫

空芯磚的空腔部分大約占磚全部體積的40%左右，磚體大都是硅酸鹽材料，在其空腔中灌入聚氨酯，使得整體結構增強且大大增加了絕熱效果，現(xiàn)在大型節(jié)能建筑已經(jīng)采用這一材料。

外墻貼板

在干燥的外墻面上涂刷專用的聚氨酯粘合劑，該粘合劑具有很高的初粘力，耐水解穩(wěn)定性良好。把預先裁好的聚氨酯板（表面潔凈，沒有鋸末）貼在外墻上，在聚氨酯的外面上涂刷粘合劑，把網(wǎng)格布粘貼上，待其固化后再抹聚合物水泥，然后在其外表面上進行裝飾。提示這種做法在國內(nèi)不多見，而這種工藝卻十分普及，只是保溫板采用的是擠塑板（XPS）。
