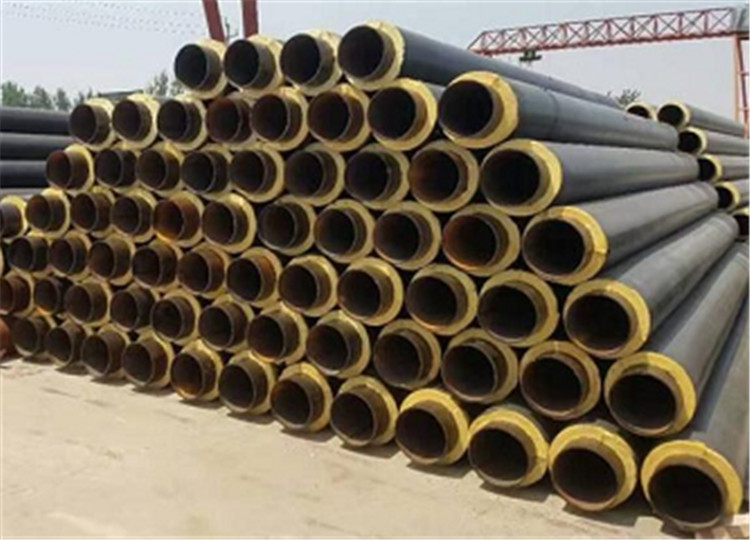

聚氨酯發泡是以異氰酸酯(聚醚)和混發泡劑、催化劑、改性劑、阻燃劑、抗老化劑等多種助劑的多元醇(俗稱白料)，通過專門設備按照特定比例均勻混合、通過高壓機注入供熱管道內部、現場無氟發泡形成的高分子聚合物新型防水保溫材料。他擁有連續致密的表層及閉孔率高達95%以上的互聯壁高強度蜂窩結構，是防水、保溫、隔熱、隔氣、防腐等多種功能于一體的新型節能材料。聚氨酯發泡在歐美發達國家已經使用了30多年，應用相當普及。

為什么選用聚氨酯發泡做供熱保溫管的保溫材料？

a.導熱系數低，使用厚度薄，節約空間

b.無縫接合，不會產生漏冷現象，使用成本低

c.維修方便。巴斯夫低溫料配方，可以在供熱管網運行情況下進行維修施工，不影響正常使用，避免開關冷庫消耗能源

d.防酶，防潮

聚氨酯發泡供熱保溫管的使用壽命是多少？

聚氨酯發泡優異的化學兼容性，尺寸穩定性，高閉孔率，低吸水率等決定了其較長的使用壽命。

供熱保溫管保溫層聚氨酯發泡是由多元醇和異氰酸酯兩組分混合反應生成的結構穩定，閉孔率高的塑料泡沫。硬泡聚氨酯，性質穩定，和絕大部分化學材料兼容，耐化學腐蝕。

硬泡聚氨酯尺寸穩定性好，可以長期在-200℃(液化天然氣儲罐和管道)至130℃(高壓蒸汽熱力管道)溫度下使用，尺寸改變在1%以下。

聚氨酯發泡具有較高的抗壓強度，不易產生受外力破壞導致的聚氨酯保溫層穿孔、變薄等問題。

聚氨酯本身導熱系數穩定，隨使用時間的增加，其導熱系數值改變很小，穩定在0.024W/(m?K)左右，系統保溫性能不受明顯影響。

如何選擇優質的聚氨酯發泡？

從原料，成品兩方面綜合衡量。黑料和白料的質量直接決定著成品質量，而技術和生產實力決定著廠家是否能提供優質可靠的原料產品。知名企業不會采用回收料作為原料生產白料，保證成品質量。同時，技術先進，研發實力雄厚的廠家可以研發生產低導熱系數，低閉孔率的噴涂硬泡聚氨酯，成品各方面性能指標都滿足并優于國家規范要求。

為什么市場上有的聚氨酯發泡供熱保溫管價格特別低？

價格低的噴涂硬泡聚氨酯有兩種情況：一種情況是黑料MDI中混入了TDI副產品。TDI和MDI異氰酸酯系列產品，TDI多用來制造軟泡聚氨酯。生產TDI時會產生一種殘渣狀副產品，此副產品若不使用則需焚燒銷毀，因此價格極低。在黑料MDI中混入此副產品可大大降低原料成本，但是噴涂硬泡聚氨酯成品則顏色變為暗黃色，泡沫變酥脆，導熱系數大幅增加，易吸濕。

另一種情況是白料中大量使用回收料。或者是回收過期白料再加工，或者是使用回收料為原料生產白料。回收料的使用會造成成品硬泡聚氨酯密度升高，閉孔率降低，導熱系數增加，尺寸穩定性變差。

6.為什么有些供熱保溫管使用一段時間后出塌陷？

供熱保溫管塌陷需要考慮兩個因素，是熱交換和濕交換。如果所用聚氨酯尺寸穩定性不好以及施工工藝不正確，會造成聚氨酯保溫管降溫投入使用后噴涂硬泡聚氨酯開裂，形成冷橋漏冷。如果噴涂硬泡聚氨酯閉孔率過低會造成泡沫開孔吸濕，泡沫吸濕后導熱系數急速升高，保冷效果大大降低。

7.供熱保溫管使用優質的聚氨酯發泡可以節約多少熱損耗？

以華南地區為例，節約10%——25%熱損耗之間。
